JTW-LCD-PTA 402 அனலாக் வீத உயர்வு மற்றும் நிலையான வெப்பநிலை நேரியல் வெப்பக் கண்டுபிடிப்பான்

தயாரிப்பு மாதிரி: JTW-LCD-PTA402

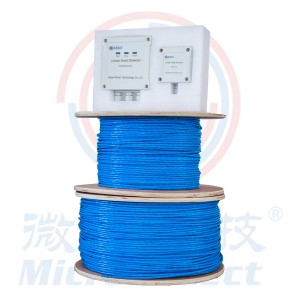

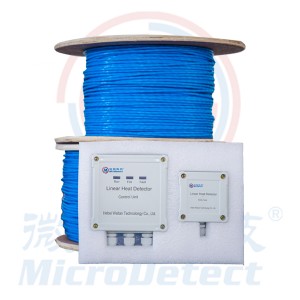

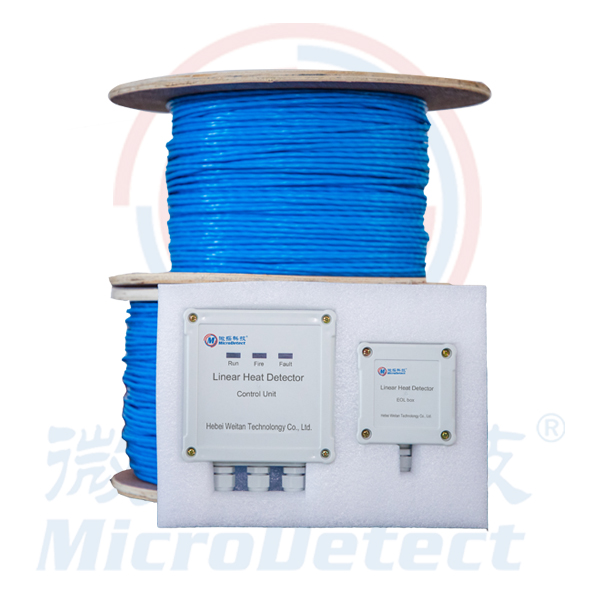

Parts 3 பாகங்கள், சென்சார் கேபிள், கட்டுப்பாட்டு அலகு மற்றும் ஈஓஎல் பெட்டி ஆகியவற்றுடன் இணைக்கப்பட்டுள்ளது.

Fire விரைவான தீ கண்டறிதல் மற்றும் தீயணைப்பு மேலாண்மை அமைப்புகளில் ஒருங்கிணைக்க எளிதானது.

அலாரம் வெப்பநிலை 85 ℃, விகிதம்-உயர்வு அலாரம் மற்றும் நிலையான வெப்பநிலை அலாரம்.

பயன்பாடுகள்:

லீனியர் வெப்பக் கண்டறிதல் அமைப்புகள் பெரிய பகுதிகள், அணுக கடினமாக உள்ள பகுதிகள் மற்றும் அபாயகரமான பகுதிகளில் சிறந்தவை: உதாரணமாக:

சாலை மற்றும் சுரங்கப்பாதை சுரங்கங்கள்;

நிலத்தடி உள்கட்டமைப்பு சுரங்கங்கள்; சுரங்க கன்வேயர் பெல்ட்கள்;

சுரங்க உயர்த்தி தண்டுகள்; செயலாக்க தாவரங்கள்;

மின் உற்பத்தி நிலையங்கள்; பெட்ரோ கெமிக்கல் மற்றும் மின் உற்பத்தி தொட்டி முனையங்கள்;

மோட்டார் அறைகளை உந்தி பெட்ரோ கெமிக்கல் மற்றும் மின் உற்பத்தி நிலையம்;

நிலத்தடி உள்கட்டமைப்பு சுரங்கங்கள்;

மற்றவை: கேபிள் தட்டுகள், மின்மாற்றி காட்சியகங்கள் போன்றவை.

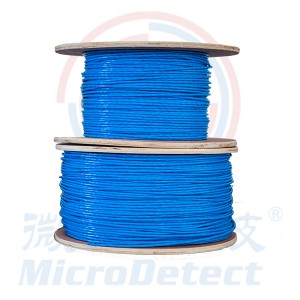

சென்சார் கேபிள் பகுதியின் அறிமுகம்:

சென்சார் கேபிள் இரண்டு செயல்பாடுகளைக் கொண்டுள்ளது: நிலையான வெப்பநிலை அலாரம் மற்றும் வீதத்தின் உயர்வு அலாரம், சுற்றுப்புற வெப்பநிலை மாற்ற விகிதம் அதிகமாக இருந்தால், அது தீ எச்சரிக்கை சமிக்ஞையை விரைவாகத் தூண்டலாம், ரெஸ்பான்ஸ் வேகத்தை பெரிதும் மேம்படுத்துகிறது. தீ பேரழிவின் ஆரம்பகால கண்டறிதலுக்கான நன்மை, ஆரம்பகால தீ அடக்குதல், பாரம்பரிய தீ கண்டறிதல் அலாரம் தாமத சிக்கலை சமாளிக்கிறது.

சென்சார் கேபிளின் அம்சங்கள்:

Sensor சென்சார் கேபிள் அனலாக் கண்காணிப்பு இடத்தை மாற்றும் வெப்பநிலை வீதத்தையும், பாதுகாப்பு இடத்தின் வெப்பநிலை மாறுபாட்டின் போக்கையும் கண்காணிக்கிறது. கண்காணிக்க வசதியானதுஅசாதாரணமானது வெப்ப நிலை;

Sens சென்சார் கேபிள் நான்கு-மைய கட்டமைப்பைக் கொண்ட எளிய மூலத்தை ஏற்றுக்கொள்கிறது, இது மின்காந்த எதிர்ப்பு குறுக்கீடு மற்றும் இயந்திர சேதத்தின் மீது நல்ல எதிர்ப்பின் அம்சங்களைக் கொண்டுள்ளது. தீ இணைப்பு அமைப்புடன் இணைக்க வேண்டிய அதிக நம்பகத்தன்மை மற்றும் உணர்திறன் தேவைப்படும் இடத்திற்கு இது பொருத்தமானது;

Sens சென்சார் கேபிள் தொடர்ச்சியாக உணர்திறன் கொண்டது, மேலும் சுற்றுச்சூழல் வெப்பநிலை மாற்றம் மற்றும் நீளத்தைப் பயன்படுத்துதல் ஆகியவற்றுடன் உணர்திறன் மாறவில்லை;

Temperature சென்சார் கேபிள் நிலையான வெப்பநிலை அலாரம் மற்றும் உயர்வு வெப்பநிலை அலாரத்தின் விகிதங்களைக் கொண்டுள்ளது. அதை மீண்டும் பயன்படுத்தலாம் iசென்சார் கேபிள் சேதமடையாத நிலையில் பாதுகாப்பு வெப்பநிலையின் வரம்பில் ஆபத்தானது;

Sens சென்சார் கேபிளில் அதிக எக்ஸ்ட்ரூஷன் உறை, வலுவான அரிப்பு எதிர்ப்பு மற்றும் உடைகள் எதிர்ப்பு உள்ளது;

குறுகலான, ஆபத்தான மற்றும் பிற அபாயகரமான சூழல்களுக்கு இது மிகவும் பொருத்தமானது.

சென்சார் கேபிளின் தேதி தாள்:

தொழில்நுட்ப தரவு	JTW-LCD-PTA402
நிலையான அலாரம் வெப்பநிலை	85
உயர்வு விகிதம் வெப்பநிலை உணர்திறன்	10 ℃ / நிமிடம் வெப்ப விகிதம்	மறுமொழி நேரம் 3 நிமிடங்கள்
	20 ℃ / நிமிடம் வெப்ப விகிதம்	மறுமொழி நேரம் 1min35s
	30 ℃ / நிமிடம் வெப்ப விகிதம்	மறுமொழி நேரம் 1min10s
வெளியே விட்டம்	5 மி.மீ.
கேபிள் கோர் அளவு	4
கடத்தி கம்பி விட்டம்	0.7 மிமீ, 0.52 மிமீ
கடத்தி கம்பி பொருள்	அலாய் கம்பி
உறை பொருள்	ரிடார்டன்ட் பி.வி.சி.
Min.tensile வலிமை	100 என்
உறை நிறம்	நீலம்
சுற்றுப்புற வெப்பநிலை (அதிகபட்சம்)	60
சுற்றுப்புற வெப்பநிலை (குறைந்தபட்சம்)	-40
உயர் அழுத்த எதிர்ப்பு	10 கி.வி ஆவெளிப்புற உறை மற்றும் கடத்தி இடையே

கட்டுப்பாட்டு அலகு மற்றும் EOL பெட்டி அறிமுகம்:

கட்டுப்பாட்டு அலகு சென்சார் கேபிளின் சமிக்ஞை மாற்றத்தை கண்காணிப்பது மற்றும் தீ எச்சரிக்கை கட்டுப்படுத்தியுடன் இணைப்பது. கட்டுப்பாட்டு அலகு தீ எச்சரிக்கை மற்றும் தவறு ரிலே வெளியீட்டைக் கொண்டுள்ளது. இது ஒரு தனி வளையமாக மட்டுமல்லாமல், உள்ளீட்டு தொகுதி மூலம் தீ எச்சரிக்கை கட்டுப்படுத்தியுடன் இணைக்கப்பட்டுள்ளது.

கட்டுப்பாட்டு அலகு நிலையான கண்காணிப்பு கண்டறிதல் மண்டலத்தின் தீ, திறந்த மற்றும் குறுகிய சுற்று, இந்த சமிக்ஞைகள் கட்டுப்பாட்டு அலகு பேனலில் காட்டப்படும், தீ சமிக்ஞை சிவப்பு விளக்கு, தவறு மஞ்சள் ஒளி.

ஃபயர் அலாரத்தில் பூட்டுதல் செயல்பாடு இருப்பதால், அதை மீட்டமைக்க வேண்டும் தீ எச்சரிக்கை தூண்டப்பட்ட பிறகு.

கட்டுப்பாட்டு அலகு செயல்பாடுகள்:

Unit கட்டுப்பாட்டு அலகு உள்ளமைக்கப்பட்ட உயர் செயல்திறன் கொண்ட MCU, ஏற்றுக்கொள்கிறது அறிவார்ந்த வழிமுறை அதிக நம்பகத்தன்மை மற்றும் ஸ்திரத்தன்மையுடன்;

Unit கட்டுப்பாட்டு அலகு பல மானிட்டர் செயல்பாடுகளைக் கொண்டுள்ளது, இது தீ எச்சரிக்கை மட்டுமல்லாமல் சென்சார் கேபிளின் திறந்த மற்றும் குறுகிய சுற்றுகளையும் கண்காணிக்கிறது;

Comp நல்ல பொருந்தக்கூடிய தன்மை, சமிக்ஞை வெளியீடு தீ எச்சரிக்கை மற்றும் தவறான செயலற்ற தொடர்பு கலவையை ஏற்றுக்கொள்கிறது, இது உள்ளீட்டு தொகுதி மூலம் தீ எச்சரிக்கை அமைப்புடன் வசதியாக இணைக்கப்படலாம்;

Anti வலுவான குறுக்கீடு எதிர்ப்பு திறன். இது தனிமைப்படுத்தப்பட்ட சோதனை மற்றும் மென்பொருள் குறுக்கீடு எதிர்ப்பு தொழில்நுட்பத்தை ஏற்றுக்கொள்கிறது, எனவே இது உயர் மின்காந்த குறுக்கீடு இடங்களுக்கு பயன்படுத்தப்படலாம்;

Protection பாதுகாப்பின் நிலை IP65, தாக்க எதிர்ப்பு பண்புகள் IK 07.

கட்டுப்பாட்டு அலகு தரவு தாள்:

தொழில்நுட்ப தரவு		JTW-LCD-PTA402
இயக்க மின்னழுத்தம்		DC20V - DC28V
நடப்பு	தற்காலிக மின்னோட்டம்	20 எம்ஏ
	அலாரம் மின்னோட்டம்	30 எம்.ஏ.
	தவறு நடப்பு	30 எம்.ஏ.
நிலை காட்டி	இயங்குகிறது	பச்சை விளக்கு எப்போதும் இருக்கும்
	தீ எச்சரிக்கை	சிவப்பு விளக்கு எப்போதும் இருக்கும்
	தவறு	மஞ்சள் ஒளி எப்போதும் இருக்கும்
இயக்க வெப்பநிலை	சுற்றுச்சூழல் தற்காலிக.	-20- + 60
	சுற்றுச்சூழல் ஈரப்பதம்	≤96 RH, ஒடுக்கம் இல்லை
வெளியீடு	வெளியீட்டின் வழி	ரிலே
	வெளியீட்டு திறன்	1A / 24V
வெளிப்புற ஷெல் பாதுகாப்பு வகுப்பு		IP65
தரநிலை		ஜிபி 16280-2014

கணினி இணைப்பு வரைபடம்







பயன்பாட்டு புலங்கள்:
